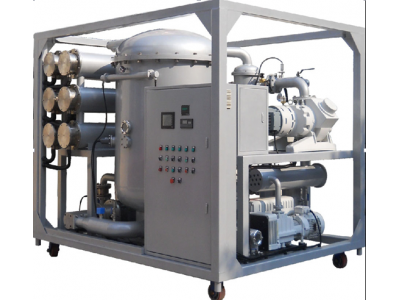

ZYD系列雙級真空濾油機用于電廠、電站、電力公司、變電工業、冶金、石化、機械、交通、鐵路等行業。特別是對110KV以上大型變電站的變壓器現場檢修，以及高等級的新油、進口油、互感器油、超高壓變壓器油等油品的深度凈化處理。也可用于變壓器的真空注油及干燥。可現場帶電作業。能夠快速去除絕緣油中的微量水分、氣體及固態顆粒迅速提高絕緣油的閃點和耐壓值等。一次處理能將絕緣油的耐壓值提高35KV以上。

二、原理

    水溶解于變壓器油中直到油中的內部壓力平衡為止，如果與平衡壓力有關的壓力、溫度及飽和度等被破壞,變壓器油或逸出或吸收水分，直到在新的條件下達到新的平衡。ZYD系列真空濾油機的工作真空在133Pa以內并將油液霧化為50um以下，從而快速將油中水分降低至3ppm以內。

三、技術特點

  ★臥式雙真空分離技術，兩次薄膜干燥脫氣工藝,成倍提高蒸發面積及脫氣時間。

  ★油液霧化顆粒s 50um,數倍提升水分子及氣體分子脫離油分子引力的機會。

  ★大力提升加熱器與油的接觸面積(2w/cm2)，降低發熱器的表面溫度， 杜絕油質裂解老化。

  ★加熱器液位及溫度保護 ，杜絕發熱器表面瞬時高溫。

  ★真空泵前置冷卻器，減少水份進入真空泵，降低更換真空泵油的頻率，延長真空泵壽命。

  ★脫氣罐”防泡沫結構+雙路電子泡沫監測系統"(關鍵元件使用瑞土原裝進口產品)，杜絕真空泵噴油。

  ★設有出油壓力保護系統，隨時檢測過濾器阻塞情況，保護設備及人身安全。

  ★設有過壓、欠壓缺相等電源保護系統。

  ★操控及其簡潔，故障一目了然。

  ★全自動浮球及電子油位自動控制系統，實現人機分離。

  ★高精度濾芯，精度為1um，濾芯的β≥1000。

  ★使用高壓輸油泵，輸油穩定，噪音低，壽命長。

  ★整機性能穩定、可靠。

四、ZYD高效雙級絕緣油真空濾油機相關技術參數

五、設備技術性能

經濾油機處理后達到以下指標:

擊穿電壓:    ≥80KV

濾油精度:    ≤1-3μm

含氣量:      s0.05%

含水量:      ≤3ppm

油質外狀:    透明

工作溫度:    40-70℃

工作真空:    ≤133pa

極限真空:    ≤5pa
